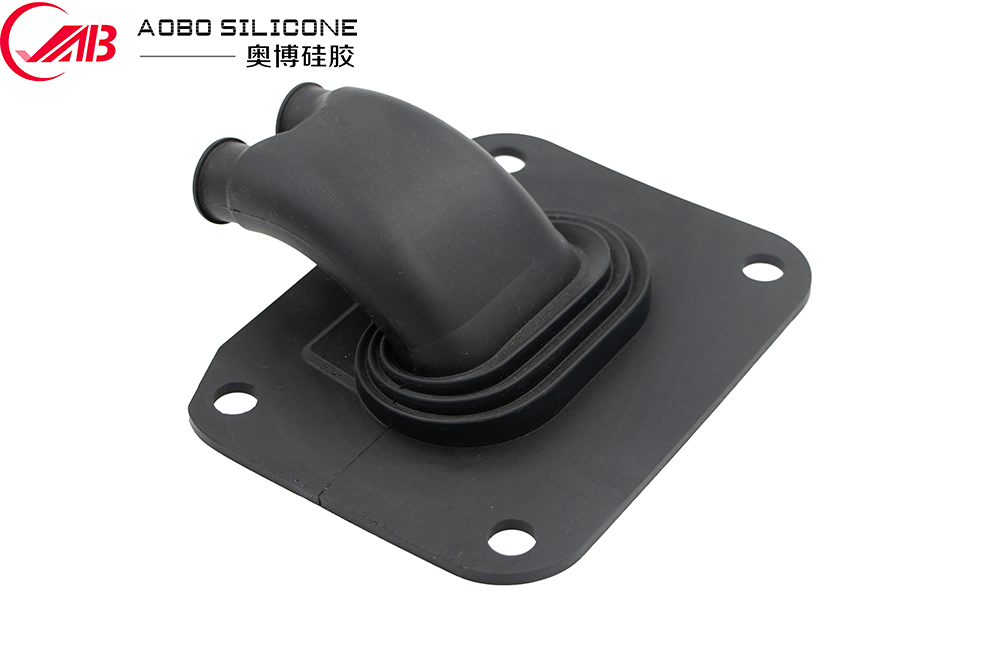

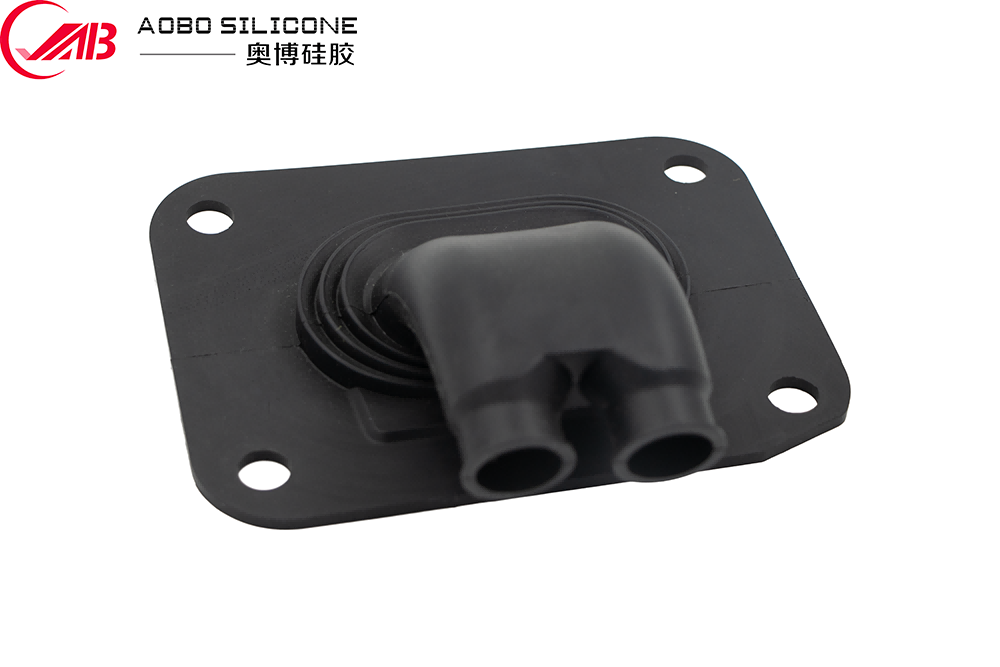

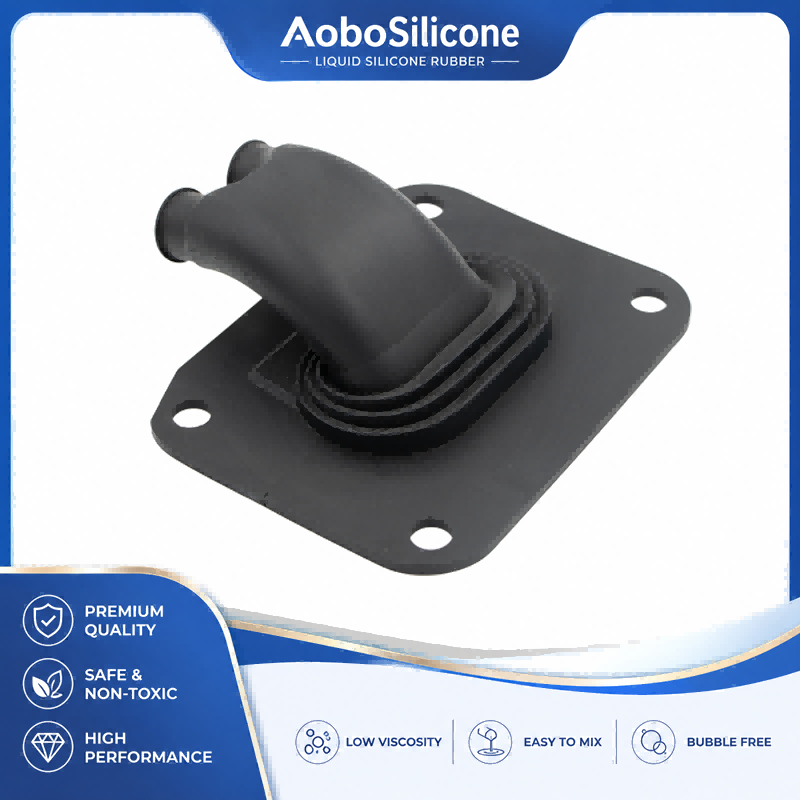

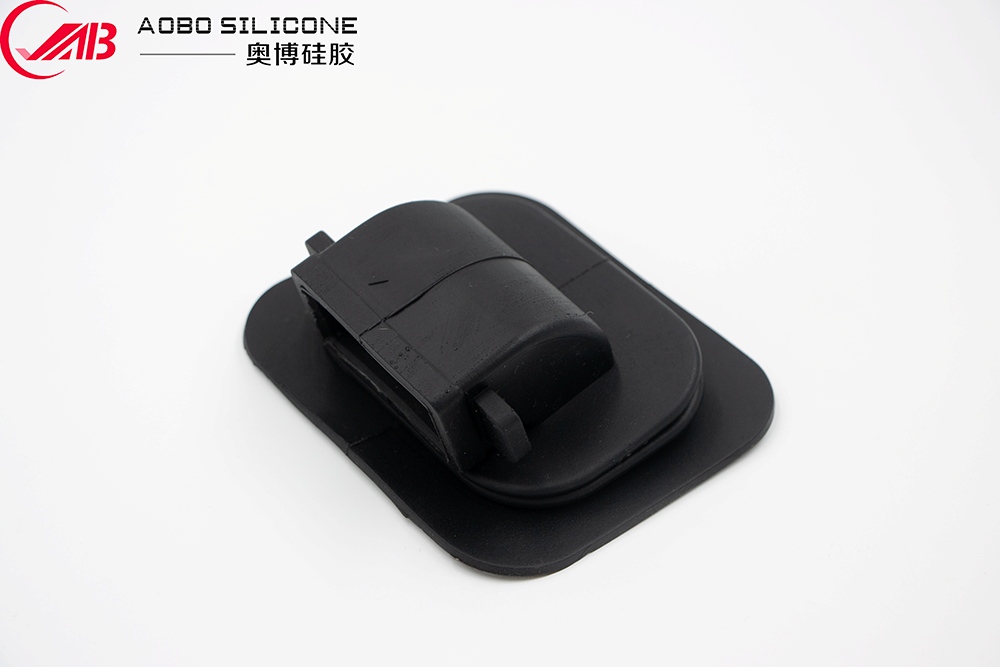

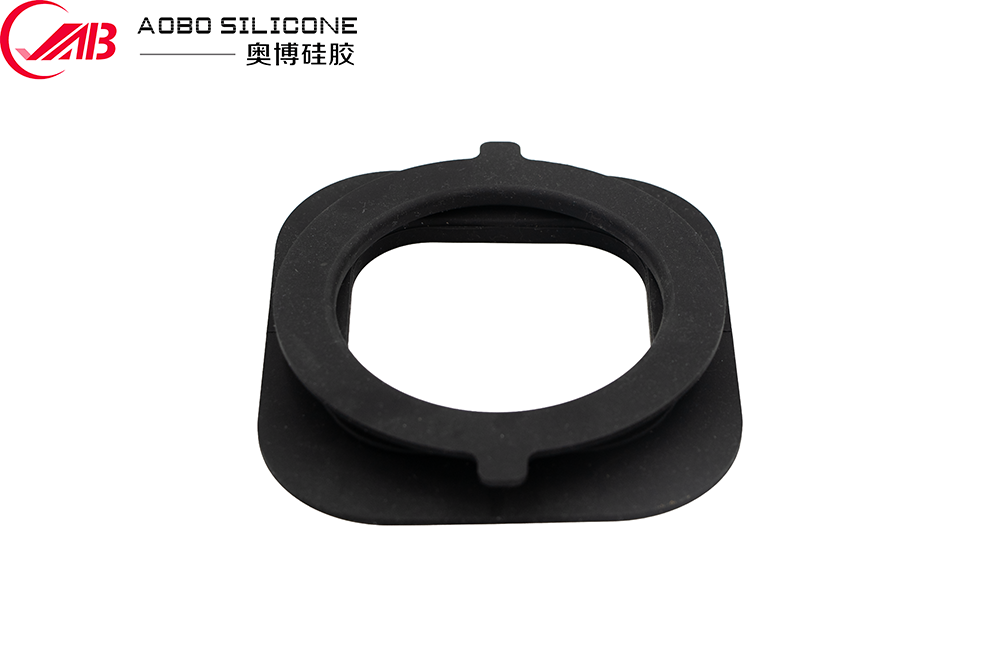

Duto de ventilação automotivo sobremoldado LSR

Em sistemas automotivos de HVAC e de gerenciamento térmico, um duto de ventilação é mais do que uma simples passagem de ar. O duto deve manter um caminho de fluxo de ar estável enquanto acomoda vibrações, ciclos térmicos, tolerâncias dimensionais e cargas de montagem repetidas. Nos pontos de conexão, mesmo uma pequena lacuna pode causar vazamento de ar, ruído ou desempenho instável do HVAC.

O duto de ventilação de ar automotivo sobremoldado LSR combina um substrato estrutural rígido com sobremoldagem de borracha de silicone líquido (LSR). Essa construção cria recursos integrados de vedação e amortecimento diretamente ao redor da área de conexão, reduzindo a necessidade de vedações de borracha separadas e simplificando a montagem.

Para HVAC automotivo, gerenciamento térmico de baterias e outras aplicações de roteamento de ar, a sobremoldagem LSR é particularmente útil quando um componente requer vedação elástica, isolamento de vibração, geometria complexa e resistência à temperatura de longo prazo em uma única peça moldada.

Por que usar sobremoldagem LSR para dutos de ar automotivos?

Os dutos de ar automotivos tradicionais podem contar com anéis de vedação separados, vedações de espuma, luvas de borracha ou braçadeiras mecânicas para compensar as tolerâncias dimensionais. Embora essas soluções possam funcionar, elas aumentam o número de componentes e criam interfaces de montagem adicionais.

Um duto automotivo sobremoldado LSR integra o material de vedação flexível diretamente no duto ou conector rígido.

A estrutura básica normalmente consiste em:

● Substrato rígido:PA, PP, PBT, PC/ABS ou outros plásticos de engenharia dependendo da aplicação
● Camada de vedação LSR:moldado em torno de interfaces selecionadas
● Geometria de vedação funcional:lábios, costelas, contas, mangas ou superfícies de contato personalizadas
● Recursos de conexão:estruturas de encaixe rápido, ranhuras, pontos de localização ou elementos de travamento mecânico

Este design permite que a seção de silicone compense pequenas variações dimensionais enquanto mantém a pressão de contato contra o componente correspondente.

O resultado é uma solução mais integrada para aplicações onde vedações separadas convencionais podem criar complexidade de montagem.

Desempenho de materiais e valor de engenharia

A borracha de silicone líquida é selecionada para aplicações automotivas porque suas propriedades permanecem relativamente estáveis ​​em uma ampla faixa de temperatura.

Dependendo do grau e da formulação do LSR selecionado, as características típicas podem incluir:

Os valores reais dependem da formulação de silicone selecionada, das condições de moldagem, da geometria e dos requisitos de aplicação. As especificações finais devem ser confirmadas durante o desenvolvimento do produto.

Resistência à temperatura

Os dutos HVAC automotivos podem sofrer flutuações repetidas de temperatura. As aplicações sob o capô e de gerenciamento térmico também podem expor os componentes a temperaturas elevadas.

O LSR mantém a flexibilidade em uma ampla faixa de temperatura, tornando-o adequado para componentes expostos a ar quente, ar frio, ciclos térmicos e mudanças de temperatura do motor ou do compartimento da bateria.

Vedação Elástica

Ao contrário dos plásticos rígidos, o silicone pode deformar-se sob compressão e recuperar após a liberação da carga. Esta propriedade permite que a seção sobremoldada mantenha contato com as superfícies correspondentes, apesar de pequenas variações dimensionais.

Para componentes de direcionamento de ar, isso ajuda a reduzir vazamentos nos pontos de conexão.

Isolamento de vibração

A camada de silicone também atua como uma interface compatível entre componentes rígidos.

Quando módulos HVAC, sopradores, dutos ou estruturas de veículos vibram, a seção flexível de silicone pode absorver parte do movimento mecânico em vez de transferir toda a vibração diretamente através do duto rígido.

Isso fazpeças de sobremoldagem de borracha de siliconeútil onde a vedação e o isolamento de vibração são necessários simultaneamente.

Aplicações automotivas típicas

ODuto de ventilação automotivo sobremoldado LSRpode ser projetado para vários tipos de sistemas de gerenciamento térmico e de ar de veículos.

1. Distribuição de ar HVAC

Para veículos de passageiros, o componente pode ser usado em torno de saídas de ar HVAC, dutos ramificados, interfaces de roteamento de ar e seções de conexão flexíveis.

A área de vedação de silicone ajuda a acomodar tolerâncias de montagem enquanto mantém um caminho de fluxo de ar fechado.

2. Gerenciamento térmico da bateria

Os veículos elétricos dão maior ênfase ao gerenciamento térmico.

Os dutos de ar podem ser usados ​​para direcionar o ar condicionado ao redor dos módulos de bateria ou conjuntos de gerenciamento térmico. Nestes ambientes, a estabilidade dimensional, o desempenho da vedação, a resistência à vibração e o ciclo de temperatura tornam-se particularmente importantes.

3. Eixo E e resfriamento de eletrônicos de potência

Certas arquiteturas de gerenciamento térmico de veículos elétricos usam canais dedicados de ar ou fluido em torno da eletrônica de potência e dos componentes do sistema de acionamento.

Uma interface de silicone sobremoldada pode fornecer uma conexão compatível entre componentes rígidos onde a vibração e a expansão térmica precisam ser acomodadas.

4. Roteamento de ar sob o capô

Os componentes instalados no compartimento do motor enfrentam condições ambientais e de temperatura mais exigentes.

O LSR pode ser selecionado quando uma interface de vedação flexível é necessária sem a introdução de uma luva de elastômero separada.

Principais considerações de design

A sobremoldagem bem-sucedida depende muito da interface entre o silicone e o substrato. A peça deve, portanto, ser projetada para ambosfluxo de silicone e retenção mecânicaem vez de simplesmente adicionar uma camada de silicone a um duto de plástico existente.

Geometria do Substrato

O substrato plástico deve fornecer estabilidade mecânica suficiente durante a injeção e serviço.

Os possíveis elementos de design incluem:

● Rebaixos mecânicos
● Costelas de retenção
● Ranhuras
● Orifícios passantes
● Estruturas de bloqueio
● Recursos de posicionamento
● Superfícies de colagem controlada

Quando for necessária adesão química entre o LSR e o substrato, a compatibilidade do material e o tratamento de superfície deverão ser avaliados durante o desenvolvimento.

Espessura da parede de silicone

A espessura do silicone deve ser determinada de acordo com a força de vedação, deformação, geometria e condições de injeção exigidas.

Secções excessivamente finas podem criar dificuldades de enchimento, enquanto secções desnecessariamente espessas podem aumentar o consumo de material e o tempo de cura.

Para lábios de vedação e interfaces flexíveis, a geometria deve ser validada através de análise de compressão e deformação, em vez de depender apenas da espessura nominal.

Empilhamento de tolerância

As conexões de dutos automotivos geralmente envolvem vários componentes moldados ou estampados.

A interface de silicone pode compensar a variação dimensional entre peças, mas não deve ser tratada como um substituto para um projeto de tolerância adequado.

Durante a avaliação do DFM, os engenheiros devem considerar:

● Tolerância dimensional do substrato
● Tolerância à moldagem de silicone
● Tolerância de componentes correspondentes
● Faixa de compressão
● Força de montagem
● Recuperação de selos
● Expansão térmica

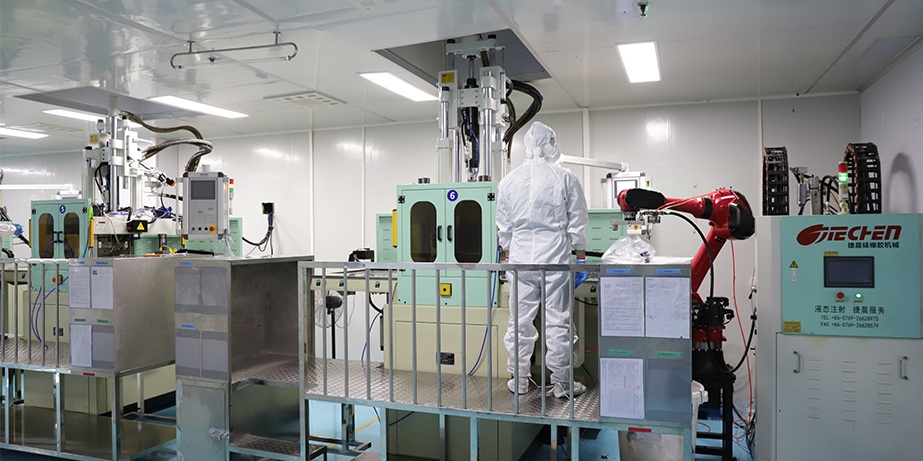

Processo de Fabricação

Um típicoDuto automotivo sobremoldado LSRo processo de produção envolve várias etapas controladas.

1. Preparação do Substrato:O componente de plástico rígido é moldado separadamente e inspecionado quanto à consistência dimensional, contaminação, rebarbas e defeitos superficiais.

2. Posicionamento da inserção:O substrato é posicionado com precisão dentro do molde LSR. Para a produção de múltiplas cavidades, o posicionamento consistente da pastilha é especialmente importante porque mesmo pequenos desvios podem afetar a espessura do silicone e a geometria da vedação.

3. Injeção de LSR:O silicone líquido de dois componentes é medido, misturado e injetado no molde. Como o LSR tem baixa viscosidade antes da cura, ele pode preencher estruturas de vedação relativamente complexas e áreas funcionais finas quando o corredor do molde e o sistema de ventilação são projetados adequadamente.

4. Vulcanização:O silicone cura dentro do molde aquecido e forma a estrutura de vedação elástica final. Os parâmetros de cura devem ser controlados para alcançar dureza consistente, estabilidade dimensional e qualidade superficial.

5. Desmoldagem e Inspeção:Após a moldagem, o componente é inspecionado quanto a:

● Instantâneo
● Planos curtos
● Armadilhas aéreas
● Defeitos superficiais
● Deslocamento de silicone
● Defeitos de ligação ou retenção
● Desvios dimensionais

Dimensões críticas de vedação podem ser medidas usando acessórios dedicados ou equipamentos de inspeção automatizados.

Controle de qualidade para aplicações automotivas

Para as equipes de compras automotivas, a certificação de materiais por si só não é suficiente. A montagem sobremoldada acabada precisa ser avaliada como um componente funcional.

Um programa de inspeção adequado pode incluir:

Para projetos automotivos, as condições de teste devem ser definidas de acordo com o ambiente real do veículo, em vez de utilizar condições laboratoriais genéricas.

Durabilidade, vedação, NVH e desempenho de temperatura

Desempenho de vedação

A seção de silicone deve manter compressão controlada contra a superfície de contato. Um rebordo ou cordão de vedação bem projetado pode acomodar pequenas variações de montagem sem exigir força de inserção excessiva.

Para sistemas HVAC, o teste de vazamento deve ser realizado sob condições definidas de pressão e temperatura.

Considerações sobre NVH

Os dutos de ar podem se tornar uma fonte de vibração indesejada e ruído do fluxo de ar se componentes rígidos transmitirem vibração mecânica diretamente para a estrutura do veículo.

O molde elastomérico pode proporcionar um certo grau de isolamento mecânico entre o duto e os componentes adjacentes.

No entanto, o desempenho do NVH depende do sistema completo, incluindo velocidade do fluxo de ar, geometria do duto, método de montagem, características do ventilador/ventilador e estrutura do veículo.

Ciclismo Térmico

Transições repetidas entre temperaturas baixas e altas podem causar expansão diferencial entre substratos de silicone e plástico.

O projeto sobremoldado deve, portanto, levar em conta as diferenças em:

● Coeficiente de expansão térmica
● Módulo elástico
● Geometria da interface
● Adesão ou retenção mecânica
● Espessura da parede

Resistência ao envelhecimento

Os componentes automotivos podem ser expostos ao calor, umidade, ozônio, agentes de limpeza e outros fatores ambientais.

O grau LSR selecionado deve, portanto, ser avaliado em relação à exposição química e ambiental real esperada durante a operação do veículo.

Personalização para fornecedores OEM e de nível

ODuto de ventilação automotivo sobremoldado LSRpode ser customizado de acordo com a plataforma do veículo e arquitetura HVAC.

As opções de personalização típicas incluem:

● Material de substrato
● Dureza do silicone
● Cor de silicone
● Diâmetro do duto
● Espessura da parede
● Geometria do lábio de vedação
● Geometria do conector
● Área de sobremoldagem
● Estrutura de retenção mecânica
● Textura de superfície
● Marcação ou identificação
● Configuração de empacotamento

Para novos projetos, arquivos CAD 3D, desenhos 2D, especificações de materiais, volume de produção alvo e requisitos ambientais podem ser usados ​​para estabelecer a revisão inicial do DFM.

Ferramentas de protótipo ou moldes de teste podem então ser usados ​​para validar o preenchimento, a precisão dimensional, o comportamento de vedação e a montagem antes que as ferramentas de produção em massa sejam finalizadas.

Experiência em Projeto: Redução de Componentes na Conexão HVAC

Um projeto típico de desenvolvimento de HVAC automotivo pode começar com um duto de plástico rígido combinado com uma vedação de borracha montada separadamente.

A equipe de engenharia pode encontrar três problemas recorrentes: a vedação pode se deslocar durante a montagem, a conexão requer mão de obra adicional de montagem e a variação dimensional entre o duto e o alojamento correspondente afeta a consistência da vedação.

Uma solução de sobremoldagem de silicone líquido pode substituir a vedação separada moldando uma estrutura de vedação de silicone controlada diretamente na conexão do duto.

Durante o desenvolvimento, os principais pontos de otimização normalmente incluem a dureza do silicone, a geometria do lábio de vedação, a taxa de compressão, os recursos de retenção do substrato e a posição da porta de injeção.

O objetivo não é simplesmente tornar o componente mais macio. O objetivo da engenharia é estabelecer uma interface controlada que forneçaforça de vedação repetível, comportamento de montagem estável, isolamento de vibração e resistência ambiental de longo prazo.

Este tipo de design é particularmente relevante para plataformas EV onde os sistemas HVAC e de gerenciamento térmico de baterias exigem cada vez mais componentes compactos, leves e altamente integrados.

Por que escolher um duto sobremoldado LSR em vez de uma vedação de borracha separada?

A melhor escolha depende do volume de produção, do investimento em ferramentas, do desempenho de vedação necessário, do método de montagem e da arquitetura da plataforma do veículo.

Perguntas frequentes

O que é um duto de ar automotivo sobremoldado LSR?
É um componente automotivo de direcionamento de ar que combina um substrato rígido com borracha de silicone líquida moldada diretamente em áreas selecionadas. A seção de silicone pode fornecer vedação, amortecimento, isolamento de vibração e compensação de tolerância.

Que materiais podem ser usados ​​como substrato?
As opções comuns incluem plásticos de engenharia como PA, PP, PBT e PC/ABS. A seleção final depende da temperatura, exposição química, requisitos mecânicos e compatibilidade com o LSR.

O silicone pode ser colado ao plástico?
Sim. Dependendo da combinação de materiais e do design, o silicone pode ser ligado quimicamente ao substrato ou retido mecanicamente através de ranhuras, nervuras, recortes e outras características estruturais. O teste de adesão deve ser realizado durante a validação do produto.

Qual faixa de temperatura o silicone pode suportar?
Uma formulação típica de silicone de grau automotivo pode suportar aproximadamente-50°C a +200°C, mas a faixa operacional real depende do grau de LSR selecionado e das condições de aplicação. A exposição contínua, a ciclagem térmica e o envelhecimento ambiental devem ser avaliados separadamente.

O produto é adequado para veículos elétricos?
Sim. Sua combinação de resistência térmica, vedação elástica, isolamento de vibração e moldagem integrada o torna adequado para aplicações selecionadas de EV HVAC e gerenciamento térmico de bateria.

A geometria do duto pode ser personalizada?
Sim. Diâmetro, estrutura de conexão, lábios de vedação, dureza do silicone, área de sobremoldagem, material do substrato, cor e outras características dimensionais podem ser desenvolvidos de acordo com desenhos do cliente e requisitos de aplicação.

Fornecimento focado em engenharia para sobremoldagem LSR automotiva

Para programas automotivos, o fator crítico não é simplesmente produzir um componente de silicone. ODuto de ventilação automotivo sobremoldado LSRdeve ser desenvolvido em torno da interface de vedação completa, tolerância do substrato, ambiente térmico, condições de vibração e processo de montagem.

Aobo Silicone oferece suporte ao desenvolvimento de sobremoldagem de silicone personalizada deRevisão de DFM e ferramentas para moldagem por injeção LSR, inspeção, amostragem e produção em volume. Com experiência em moldagem de silicone de precisão e componentes personalizados voltados para o setor automotivo, o processo de produção pode ser adaptado aos requisitos específicos de materiais, geometria, tolerância e testes do projeto.

Para projetos OEM, Nível 1 e Nível 2, forneça seus desenhos 2D/3D, material de substrato, faixa de temperatura alvo, volume anual e requisitos de vedação para iniciar uma revisão de engenharia e cotação.
