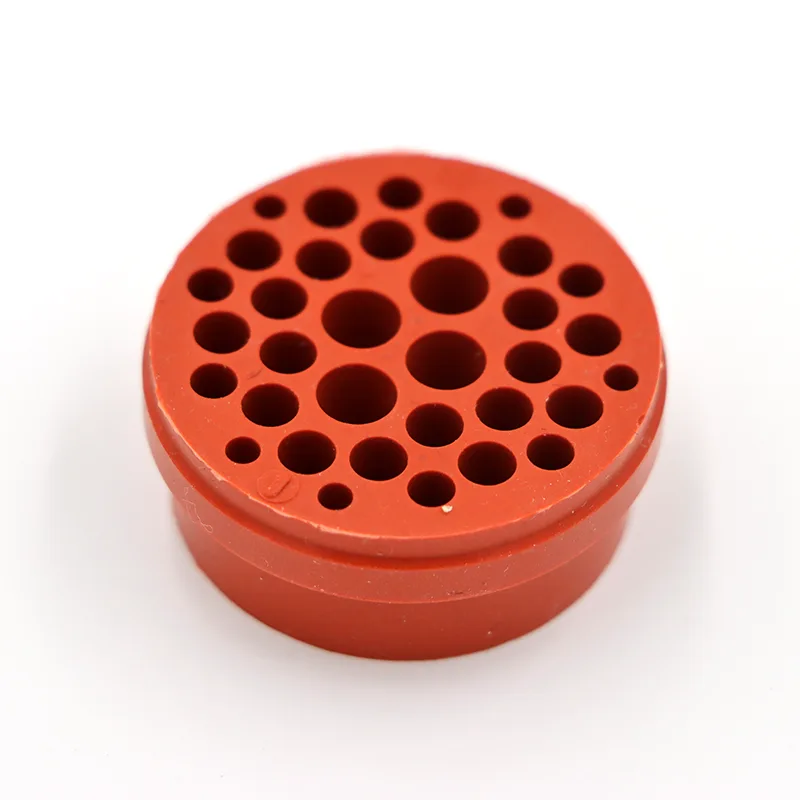

Como uma junta de borracha de silicone para conector automotivo protege sistemas elétricos críticos?

1. O papel crítico da vedação em conectores automotivos

Os veículos modernos contêm centenas de conectores elétricos que ligam sensores, atuadores, unidades de controle e sistemas de distribuição de energia. Um único ponto de entrada de umidade ou contaminação condutiva pode desencadear falhas intermitentes, códigos de problemas de diagnóstico falsos ou falha completa do sistema. OJunta de borracha de silicone para conector automotivoresolve essa vulnerabilidade criando uma barreira durável e compatível entre as metades do conector correspondente.

Ao contrário das vedações de plástico rígido ou anéis de vedação que dependem de tolerâncias dimensionais precisas, as juntas de borracha de silicone acomodam pequenos desalinhamentos, expansão térmica e desgaste de componentes ao longo da vida útil do veículo. Esta natureza indulgente é particularmente valiosa em ambientes de alta vibração, como compartimentos de motor, onde os conectores sofrem estresse mecânico contínuo devido à operação do motor e aos estímulos da estrada.

A função de vedação vai além da simples exclusão de água. Juntas eficazes também evitam a entrada de sais de estrada, poeira de freio, névoa de óleo e produtos químicos de limpeza que podem degradar as superfícies de contato e aumentar a resistência elétrica. Em casos graves, conectores contaminados podem causar superaquecimento, formação de arco e até risco de incêndio. Portanto, a seleção de um produto adequadoJunta de borracha de silicone para conector automotivonão é apenas um detalhe de projeto, mas uma decisão fundamental de segurança e confiabilidade.

Dados da indústria indicam que as falhas nos conectores elétricos são responsáveis ​​por uma porcentagem significativa das reclamações de garantia em produtos eletrônicos automotivos. Muitas dessas falhas devem-se à vedação inadequada ou à degradação dos materiais de vedação sob exposição prolongada a temperaturas inferiores e produtos químicos. A borracha de silicone, com sua estabilidade inerente em uma ampla faixa de temperatura, oferece uma solução comprovada para esse desafio persistente.

• Perda intermitente de sinal– a ponte de umidade entre os pinos causa leituras erráticas do sensor.
• Maior resistência de contato– a oxidação e a corrosão aumentam as temperaturas das junções.
• Curtos-circuitos– contaminantes condutores criam caminhos elétricos não intencionais.
• Falha prematura de componente– módulos de controle e atuadores perdem comunicação.
• Códigos de problemas de diagnóstico– falsas falhas levam a reparos desnecessários e tempo de inatividade.

2. Ciência dos materiais: Por que a borracha de silicone é excelente em aplicações de vedação

A borracha de silicone se distingue dos elastômeros orgânicos por sua estrutura de silício-oxigênio, que confere excepcional estabilidade térmica e resistência química. Embora materiais como nitrila (NBR) ou monômero de etileno propileno dieno (EPDM) tenham um desempenho adequado em ambientes moderados, eles se degradam rapidamente sob as condições extremas encontradas em compartimentos de motores modernos e gabinetes de baterias de veículos elétricos.

Borracha de silicone líquida (LSR) e borracha de alta consistência (HCR) são as duas formas principais usadas para juntas de conectores. O LSR, processado por moldagem por injeção, oferece excelentes características de fluxo para geometrias complexas com detalhes finos, como superfícies de vedação nervuradas e projetos com múltiplas cavidades. HCR, normalmente moldado por compressão ou transferência, proporciona maior resistência ao rasgo para juntas maiores ou mais espessas. Ambas as variantes podem ser formuladas com aditivos para melhorar propriedades específicas, como autolubrificação para facilidade de montagem.

Os principais atributos do material que tornam a borracha de silicone a escolha preferida para vedação de conectores incluem:

• Ampla faixa de temperatura operacional– de -50°C a +200°C, com alguns graus de fluorossilicone estendendo-se até +230°C.
• Conjunto de baixa compressão– mantém a força de vedação após compressão prolongada, normalmente abaixo de 25% a 150°C por 22 horas.
• Excelente resistência ao ozônio e UV– não racha nem endurece quando exposto a oxidantes atmosféricos.
• Hidrofobicidade inerente– repele a água e resiste à absorção de umidade.
• Resistência química– resiste a óleos de motor, líquidos de arrefecimento, fluidos de freio e muitos solventes de limpeza.
• Propriedades dielétricas– mantém o isolamento eléctrico mesmo em condições húmidas.

A borracha de fluorossilicone (F-LSR) é uma variante especializada que oferece maior resistência a combustíveis e produtos químicos agressivos, ao mesmo tempo que mantém a estabilidade térmica do silicone padrão. Esta classe é frequentemente especificada para conectores localizados próximos a injetores de combustível, turbocompressores ou outras áreas com exposição a hidrocarbonetos.

O processo de seleção de materiais deve considerar o ambiente químico específico, o perfil de temperatura e as demandas mecânicas de cada aplicação. Uma junta que funcione bem em um conector do habitáculo pode falhar prematuramente em uma aplicação sob o capô com maior ciclo térmico e exposição a produtos químicos.

3. Principais parâmetros de desempenho para juntas de conector

Especificando umJunta de borracha de silicone para conector automotivorequer avaliação cuidadosa de diversas métricas de desempenho. Cada parâmetro influencia a capacidade da junta de manter uma vedação confiável durante a vida operacional do veículo, que pode exceder 15 anos em algumas plataformas.

Além destas propriedades físicas, a geometria da junta desempenha um papel crucial. Superfícies de vedação nervuradas ou onduladas aumentam a pressão de contato por unidade de área, melhorando a vedação contra fluidos e gases. A forma da seção transversal também deve ser projetada para evitar concentrações excessivas de tensões que poderiam levar à falha prematura.

A força de compressão é outra consideração crítica. A compressão insuficiente permite o desenvolvimento de caminhos de fluido, enquanto a compressão excessiva pode sobrecarregar o alojamento do conector ou fazer com que a gaxeta seja extrusada nas lacunas. A análise de elementos finitos (FEA) é comumente empregada para otimizar o projeto da junta para distribuição uniforme de tensão em toda a interface de vedação.

4. Ambientes de aplicação: dos compartimentos do motor às baterias

O ambiente operacional de umJunta de borracha de silicone para conector automotivovaria dramaticamente entre diferentes locais de veículos. Compreender esses ambientes é essencial para selecionar o tipo de material e a configuração de projeto apropriados.

4.1. Conectores do compartimento do motor

Os conectores no compartimento do motor enfrentam as condições mais adversas: temperaturas superiores a 150°C perto dos coletores de escapamento, exposição ao óleo do motor, líquido arrefecedor e vapores de combustível e vibração contínua da operação do motor. As juntas nesta área devem resistir ao envelhecimento térmico e manter a força de vedação apesar dos repetidos ciclos térmicos. Os graus de fluorosilicone são frequentemente especificados para conectores próximos a sistemas de combustível.

4.2. Transmissão e trem de força

Os sensores e atuadores montados na transmissão exigem juntas que resistam ao fluido da transmissão automática (ATF) e aos óleos de engrenagem. Embora o silicone padrão ofereça boa resistência a muitos óleos, o fluorossilicone ou compostos de silicone especialmente formulados podem ser necessários para prolongar a vida útil nesses ambientes fluidos agressivos.

4.3. Compartimento de passageiros e eletrônica corporal

Os conectores localizados dentro da cabine do veículo enfrentam condições mais amenas: temperaturas moderadas (normalmente -20°C a +85°C), exposição mínima a produtos químicos e níveis mais baixos de vibração. Os graus padrão de borracha de silicone proporcionam desempenho mais que adequado nessas aplicações, sendo a principal preocupação o envelhecimento a longo prazo e a resistência aos agentes de limpeza.

4.4. Sistemas de baterias para veículos elétricos

Os conectores de alta tensão em baterias de veículos elétricos apresentam desafios únicos: exposição a fluidos dielétricos, potencial para rastreamento de arco e requisitos de segurança rigorosos. As juntas de silicone nessas aplicações devem apresentar excelente rigidez dielétrica, retardamento de chama e resistência a fluidos refrigerantes. As classes autolubrificantes são frequentemente preferidas para facilitar a montagem e reduzir o risco de danos ao conector durante a manutenção.

4.5. Iluminação Exterior e Sensores

Os conectores para faróis, lanternas traseiras e sensores ADAS devem resistir à radiação UV, respingos na estrada e temperaturas extremas. A estabilidade UV e a hidrofobicidade inerentes ao silicone tornam-no uma escolha ideal, desde que o design da junta incorpore características adequadas de resistência às intempéries.

• Térmico– temperaturas de pico, frequência de ciclismo e duração da exposição.
• Químico– tipo de fluidos, concentração e duração do contato.
• Mecânico– amplitude de vibração, frequência e ciclos de acoplamento do conector.
• Ambiental– Exposição UV, umidade, névoa salina e entrada de poeira.
• Elétrica– nível de tensão, corrente e resistência de isolamento necessária.

5. Considerações de projeto para vedação confiável

Projetar um sistema de vedação de conector envolve mais do que selecionar um material e especificar um valor de dureza. A interação entre a gaxeta, o alojamento do conector e os componentes correspondentes deve ser cuidadosamente analisada para atingir o desempenho ideal.

5.1. Geometria da junta e mecanismo de vedação

O mecanismo de vedação pode ser radial (vedação contra uma superfície cilíndrica), axial (vedação contra uma face plana) ou uma combinação de ambos. As vedações radiais, comumente usadas em conectores cilíndricos, dependem da compressão da gaxeta entre as paredes interna e externa do alojamento. As vedações axiais, frequentemente encontradas em conectores retangulares ou multipinos, comprimem a junta entre duas superfícies planas.

Os designs com nervuras aumentam o número de barreiras de vedação, proporcionando redundância em caso de pequenas imperfeições superficiais. Cada nervura cria uma linha de vedação separada e os espaços entre as nervuras podem atuar como zonas de alívio de pressão ou armadilhas de detritos.

5.2. Compatibilidade de material de habitação

O material do invólucro do conector – normalmente poliamida (PA), tereftalato de polibutileno (PBT) ou outros termoplásticos de engenharia – deve ser compatível com a junta de silicone. Algumas formulações de silicone podem conter plastificantes ou siloxanos cíclicos de baixo peso molecular que podem migrar para o material do invólucro, causando fissuras por tensão ou alterações dimensionais. A adesão sem primer a plásticos de engenharia é uma propriedade desejável que aumenta a robustez da vedação.

5.3. Forças de montagem e acasalamento

O projeto da gaxeta deve equilibrar o desempenho da vedação com as forças de montagem aceitáveis. A força de inserção excessiva pode danificar os terminais do conector ou dificultar a montagem nas linhas de produção. Os graus de silicone autolubrificantes reduzem o atrito durante o acoplamento, facilitando a montagem e mantendo a eficácia da vedação.

5.4. Empilhamento de tolerância

As tolerâncias de fabricação nos invólucros e gaxetas do conector podem se acumular, afetando a compressão real obtida no conector montado. A análise estatística de tolerância é usada para garantir que a junta permaneça dentro da faixa ideal de compressão em todas as combinações de tolerância possíveis.

5.5. Vida útil e durabilidade

Espera-se que os conectores automotivos mantenham sua vedação durante toda a vida útil do veículo, muitas vezes com vários ciclos de acoplamento e desacoplamento durante a fabricação, serviço e reparo. O material da junta deve resistir à deformação permanente, à abrasão e ao desgaste resultante de operações repetidas do conector.

A verificação do projeto normalmente envolve uma combinação de análise de elementos finitos (FEA) para previsão de tensão e testes físicos para validar o desempenho sob condições de serviço simuladas.

6. Verificação de qualidade e métodos de teste

Garantir a confiabilidade de umJunta de borracha de silicone para conector automotivorequer um regime de testes abrangente que abrange propriedades do material, precisão dimensional e desempenho funcional. Padrões da indústria como USCAR-2, ISO 16750 e diversas especificações OEM fornecem estruturas para testes de qualificação.

1. Teste de conjunto de compressão– mede a deformação permanente após compressão prolongada a temperatura elevada. Baixos valores de compressão indicam excelente retenção da força de vedação a longo prazo.
2. Teste de vazamento– normalmente realizado com ar pressurizado ou hélio para detectar quaisquer caminhos de desvio de fluido através da interface selada do conector.
3. Ciclismo Térmico– submete o conector montado a repetidas temperaturas extremas para avaliar a capacidade da junta de manter a força de vedação através de ciclos de expansão e contração térmica.
4. Teste de vibração– simula as condições de operação do veículo para verificar se a junta não se solta ou perde a integridade da vedação sob excitação mecânica.
5. Teste de resistência química– expõe a junta a fluidos automotivos relevantes (óleo de motor, líquido de arrefecimento, fluido de freio, combustível) em temperaturas elevadas para avaliar a compatibilidade do material e a retenção do desempenho.
6. Inspeção Dimensional– verifica se as dimensões críticas da junta estão dentro das tolerâncias especificadas usando medição óptica ou máquinas de medição por coordenadas.
7. Verificação de dureza– confirma que a dureza Shore A corresponde à especificação, pois os desvios podem afetar significativamente o desempenho da vedação.

Além desses testes padrão, algumas aplicações podem exigir avaliações especializadas como:

• Teste de névoa salina– para conectores expostos a sais descongelantes de estradas.
• Teste de exposição UV– para conectores externos ou parcialmente expostos.
• Teste de resistência de isolamento– para verificar propriedades dielétricas após exposição ambiental.
• Teste de imersão em fluidos– com fluidos específicos em temperaturas elevadas por longos períodos.

Fornecedores qualificados normalmente mantêm recursos de testes internos para dar suporte a iterações rápidas de projeto e controle de qualidade de produção.Aoboemprega protocolos de testes abrangentes alinhados com os padrões automotivos internacionais, garantindo que cada junta atenda às rigorosas demandas das plataformas de veículos modernos.
